Вилка подкладная УРБ2А2 предназначена для муфтово-замкового соединения. Размер зева вилки соответствует ширине прорези бурового замка. Применяется на установках типа УРБ 2А2 для удержания в подвешенном состоянии над устьем скважины колонны бурильных труб при откручивании или закручивании буровых штанг. Вставляется в прорези бурового замка.
Произведена из стали марки 35.
|
Типоразмер подкладной вилки |
Грузопод-ъемность, кН(тс), макс |
Вид сое- динения |
Диаметр трубы, мм |
Ширина зева, мм |
Длина Вилки, мм |
Высота вилки, мм |
Ширина развода вилки, мм |
Масса, кг |
| Н-33,5 | 15(1,5) |
Ниппель-
ное
|
33,5 | 25 | 550 | 30 | 85 | 3.0 |
| Н-42 | 35 (3,5) | 42 | 31 | 550 | 30 | 115 | 3,2 | |
| Н-50 | 12.май | 50, ЛБТН-54 | 37 | 570 | 35 | 130 | 6 | |
| Н-68 | 20.0 | 68 | 47(56) | 600 | 35 | 200 | 9,2 | |
| М-42 | 12,5 | Муфтово-замковое | 42 | 42 | 550 | 35 | 120 | 4,6 |
|
Ниппель-
ное
|
СБТН-54 | |||||||
| М-50 | 32 | Муфтово-замковое | 50 60,3 | 47 | 570 | 40 | 135 | 7,6 |
| М-63,5 | 32 | 63,5 | 56 | 600 | 40 | 180 | 10,2 |

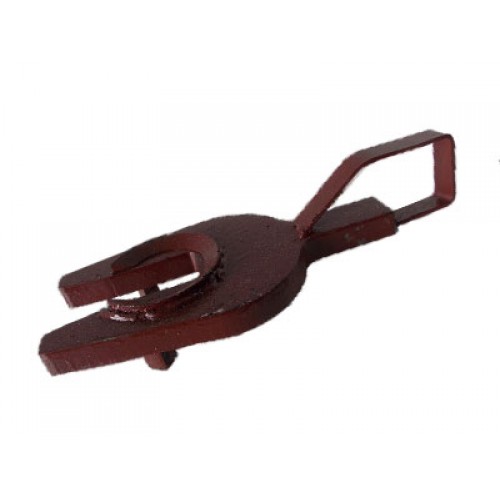

Вилка подкладная УРБ2А2
- Код изделия: УРБ 2А2
- Наличие: На складе
-
Цена: 4 950.00 р.
